Ölçü Aletlerini Koruma Amaçlı Şebekeyi Takip Etmeye Yarayan Denetleme Röleleri

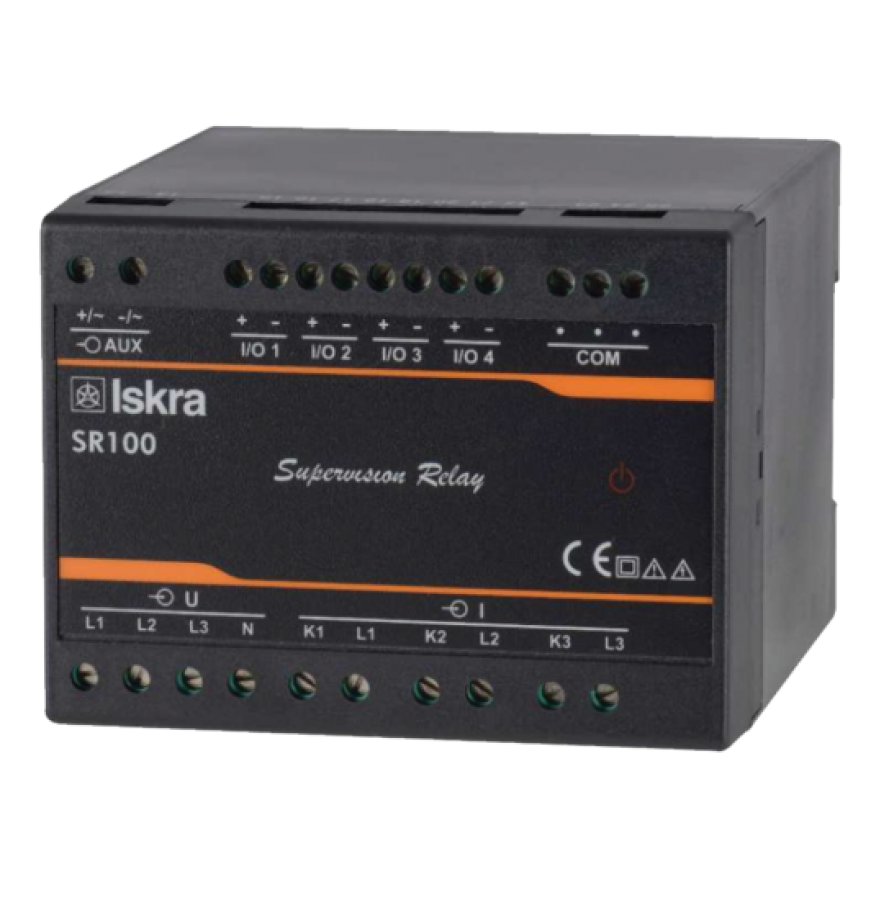

SR100 Denetim Rölesi, elektrikli ekipmanı tek fazlı veya üç fazlı elektrik şebekelerindeki yaygın arızalara karşı izlemek ve korumak için tasarlanmıştır. SR100, elektrik şebekesinin tüm önemli parametrelerini her iki yönde (jeneratörden tüketiciye ve tersi) izler ve elektrik ekipmanındaki olası arızaları tespit eder, kullanıcıyı bunlar hakkında bilgilendirir. Gerçek zamanlı iletişim için CAN / CANOpen arayüzü, potansiyel arızaları milisaniye yanıt çözünürlüğü ile kullanıcı sistemine (SCADA,…) aktaran SR100 içinde oluşturulmuştur. SR100, elektrik şebekesindeki tüketicileri, meydana gelebilecek gözetimsiz arızalara karşı korumayı amaçlamaktadır (düşük gerilim, aşırı gerilim, düşük frekans, aşırı frekans, gerilime göre asimetri, faza göre asimetri, dengesizlik, yük aşımı, yük altında çalışma, faz kayması / ROCOF).
50'den fazla miktardaki anlık değerlerin ölçümleri (V, A, kW, kVA, kvar, kWh, kvarh, PF, Hz, THD, vb.)
IEC 61400-21 Ek C'ye göre yalnızca temel dalgaya dayalı tüm gerekli değerlerin ölçümleri
Güç doğruluk sınıfı 0.5
İzleme koşullarına (alarmlar) dayalı 10 denetim işlevi
- düşük/yüksek voltaj,
- düşük/yüksek frekans,
- asimetri-voltaj / faz dengesizliği,
- yük aşımı/yetersizliği,
- LoM-faz kayması (dPhi/dt) ve ROCOF (df/dt)
Giriş frekansı: 50/60 Hz
Seri iletişim (115.200 bit / s'ye kadar RS232 veya RS485), 1 Mbit / s'ye kadar CAN ve USB 2.0)
MODBUS RTU ve CANopen iletişim protokolleri
4 adede kadar yapılandırılabilir röle çıkışı (normal, ters, kalıcı, darbeli
Tek geniş yardımcı güç kaynağı aralığı 20 - 300 Vdc, 48 - 276 Vac
Otomatik akım ve gerilim aralığı (maks. 12,5 A ve 600 VL-N)
DIN rayı montajı için muhafaza
Temperli çalışma için iki seviyeli şifre
Kullanıcı dostu konfigürasyon ve izleme yazılımı, MiQen
Data sheet ve sertifikalar ekte mevcuttur.
