DC ve AC Voltaj veya Hareketli Bobin ve Doğrultucu CQ ile Akım Ölçüm Cihazları
Hareketli bobin ve doğrultucuya sahip ölçü aletleri, düşük ölçün tüketiminin gerekli olduğu 40 Hz ile 65 Hz (istek üzerine daha yüksek frekans aralığı) frekans aralığındaki AC akımların veya gerilimlerin ölçülmesi için tasarlanmıştır. Ölçüm aletleri (voltmetre ve ampermetreler), doğrultulmuş akım veya voltajın ortalama değerini ölçer. Skala, ölçülen miktarın sinüs formundaki rms değerleriyle ifade edilir. Sinüs formundan% 1'den fazla distorsiyon veya sapma ek hatalara neden olur. Skala değiştirilebilirdir. Doğruluk sınıfı 1.5'tir.
Ölçüm aletleri farklı ön çerçevelere sahiptirler.
CQ 0507 - 45 x 45 mm
CQ 0407 - 48 x 48 mm
CQ 0307 - 72 x 72 mm

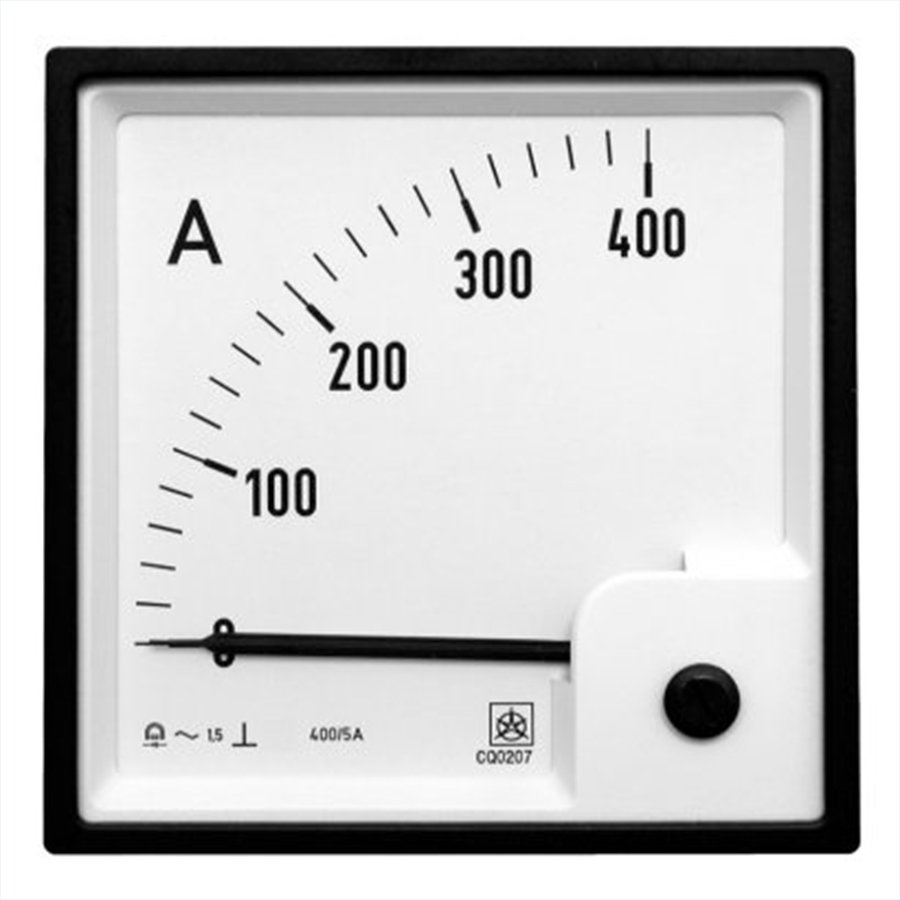

CQ 0207 - 96 x 96 mm
CQ 0107 - 144 x 144 mm
CQ 2507 - 45 x 45 mm
CQ 2407 - 48 x 48 mm
CQ 2307 - 72 x 72 mm
CQ 2207 - 96 x 96 mm
CQ 2107 - 144 x 144 mm
CQ 3207 - 96 x 96 mm (4 kademeli seçici anahtar, üç ayrı fazda akım ölçümü için ölçüm cihazına yerleştirilmiştir)

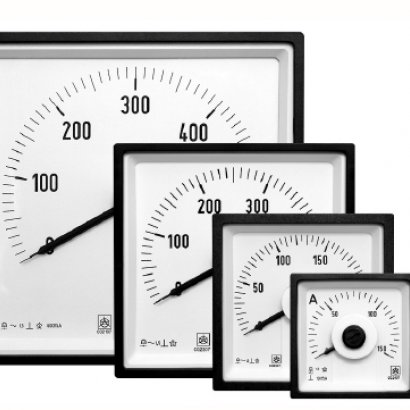

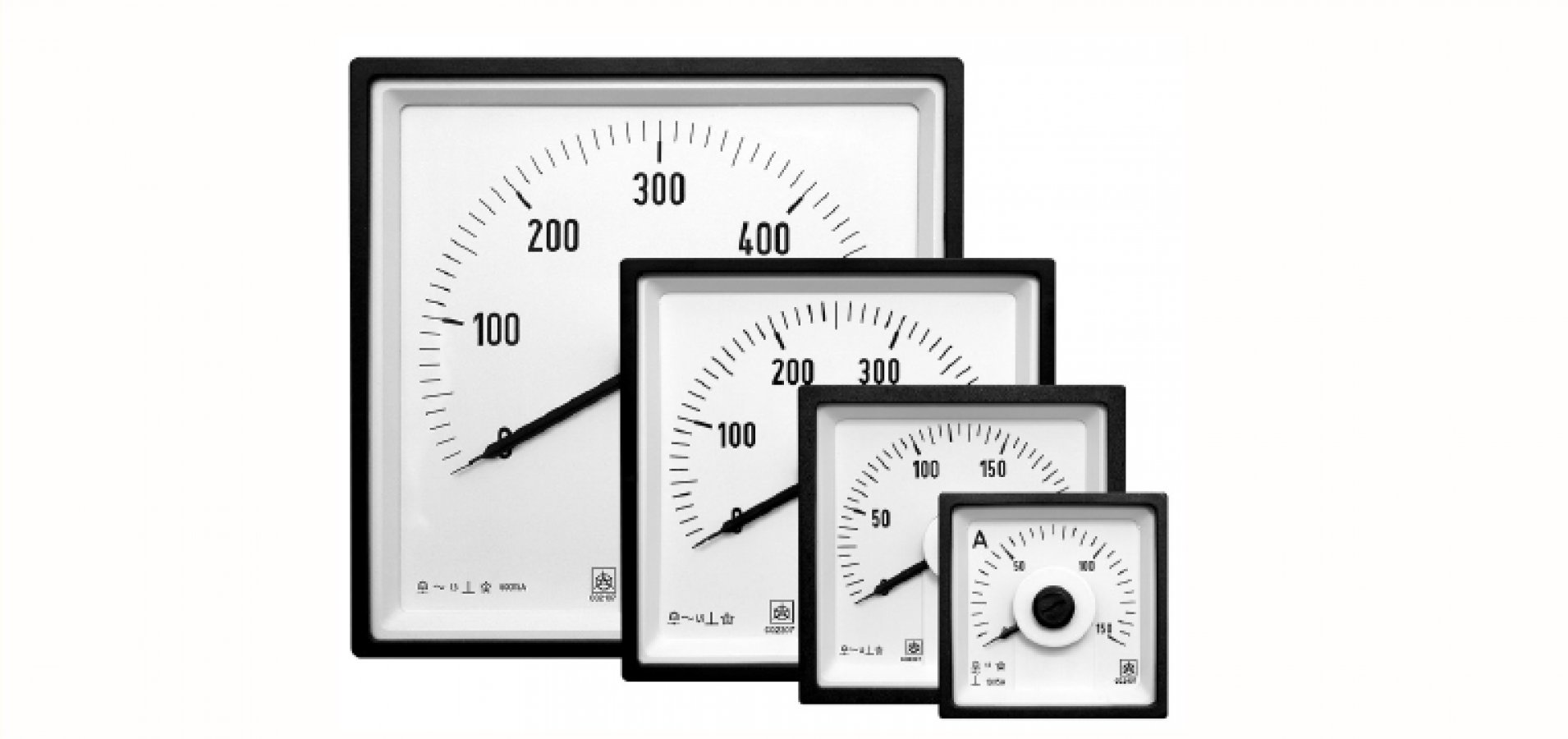

Kadranları CQ 0x07'de 90 derece ve CQ 2x07'de 240 derece olabilir.
İsteğinize göre özel ölçüm aletleri de yapılabilmektedir.
Data sheet'ler ve EC Uygunluk Beyanı ekte mevcuttur.
